SCR区供氨管道堵塞问题解决方案

　　1、前言

　　我厂SCR烟气脱硝使用的是尿素还原剂，刚开始运行正常，但后来供氨管道发生黑色块状杂质堵塞氨气管道现象，导致氨气流量不足，造成氮氧化物排放超标，机组限负荷运行，严重影响安全稳定生产，为解决该项隐患，对采用尿素水解制氨工艺的其他电厂进行电话调研，进行对比分析。

　　2、调研情况

　　和我公司使用相同尿素水解器的单位还有其他3家，对上述3家电厂及另2家采用尿素水解制氨工艺的电厂进行调研，均未出现黑色物质堵塞SCR区氨气管道情况。

　　上述5家电厂供氨管道均未出现堵塞现象，只有其中一家在水解器排污时发现黑色结晶块状物，氨气母管温度均在130~150℃之间。

　　后经过对贵州某电厂，昆明某电厂进行调研，均出现与我厂类似情况，流量计内堵塞黑色块状杂质，见图1。且贵州某电厂在水解器大修时，内部发现类似黑色结垢物，检查管道无异常，具体产生原因不详。如下图

　　上图是我厂1号水解器内部情况，淤积物黑褐色，水分蒸发后质地较硬，结合贵州某电厂发生情况，黑色块状物有可能在尿素水解器内产生后进入管道，产生具体原因待进一步分析。

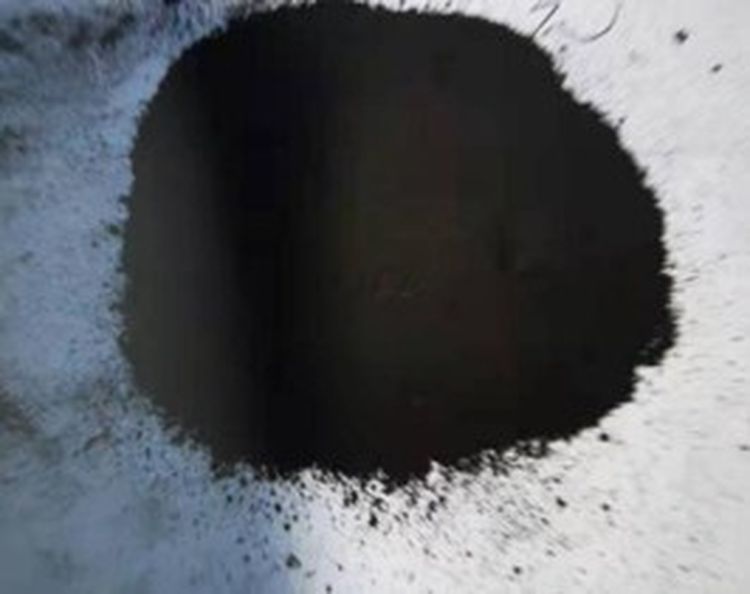

　　对黑色块状物进行化验，以Fe、Cr、O、C元素为主，基本可判断为尿素水解产生的杂质（尿素内所含杂质）所导致。

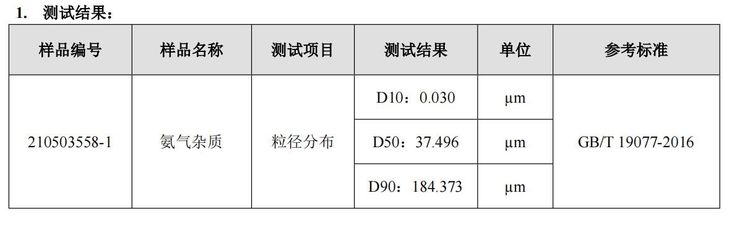

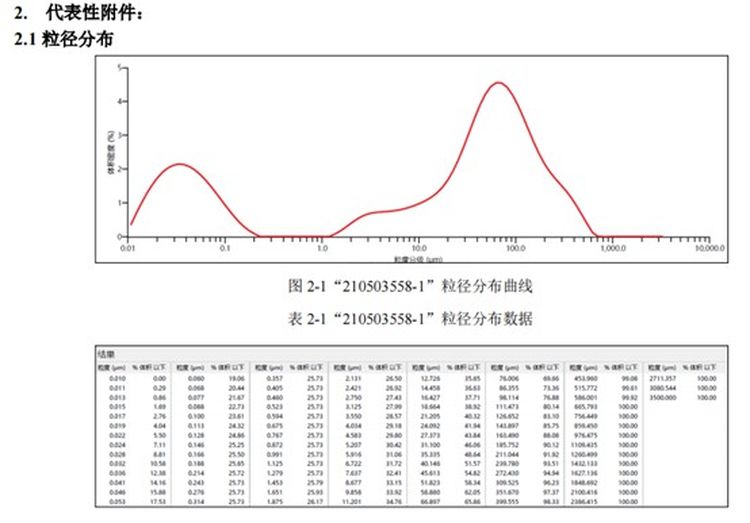

　　对杂质进行颗粒度分析结果如下：

　　3、防范措施：

　　（1）控制氨气母管温度130-150℃，观察运行情况随时调整。

　　（2）在机组每次启停时，增加氨气管道吹扫时间，至少不小于30分钟。

　　（3）需要加强对尿素区设备排污工作。

　　（4）检修期间对11、12SCR区氨气管道全面解体检查、清理。

　　（5）对现场就地压力表、流量计的准确性进行了解分析和改进，保证其准确性。

　　（6）定期对尿素水解器内部进行检查清理。

　　4、**终技术改造：

　　经分析调研，我公司做了以下改造方案：

　　（1）1于水解器产品气出口管道加装双路过滤器，1用1备，定期切换清理滤网。

　　（2）于炉侧SCR区产品气母管加装双路过滤器，1用1备，定期切换清理滤网。

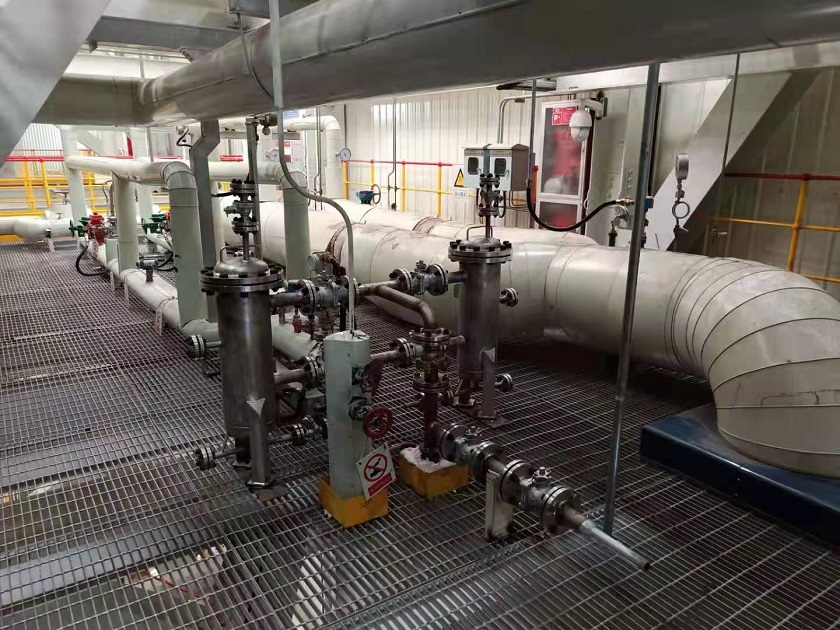

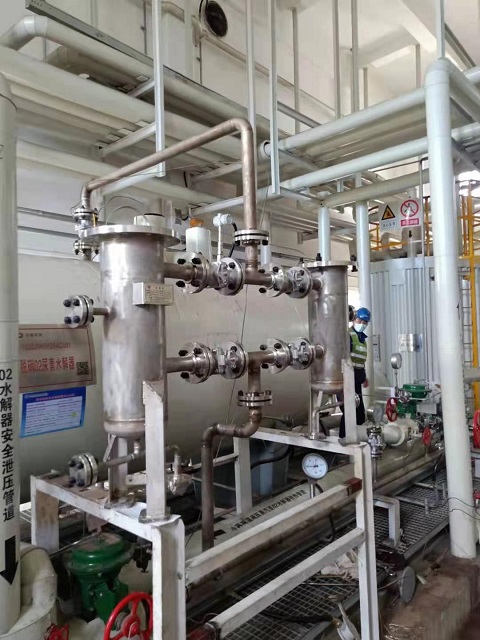

　　如下图：

• 上一篇：免责声明
• 下一篇：积极维护防汛救灾网络秩序倡议书
